####蘑菇街欢迎页

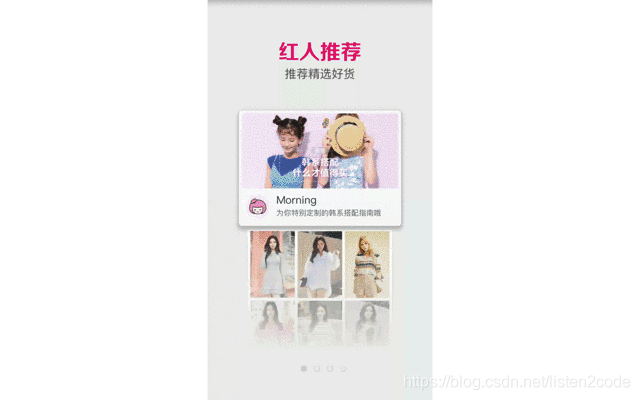

####高仿效果

这里这里…Demo下载地址
#####前言

本文将介绍如何对蘑菇街欢迎页效果进行分析，拆分，并一步步实现1个高仿版本，最重要的设计思路包括以下2点：
1.ViewPager切换时，通过offset偏移量动态修改View元素属性
2.canvas上精细化的控制旋，移，缩，透明等view属性变化，进行动态绘制

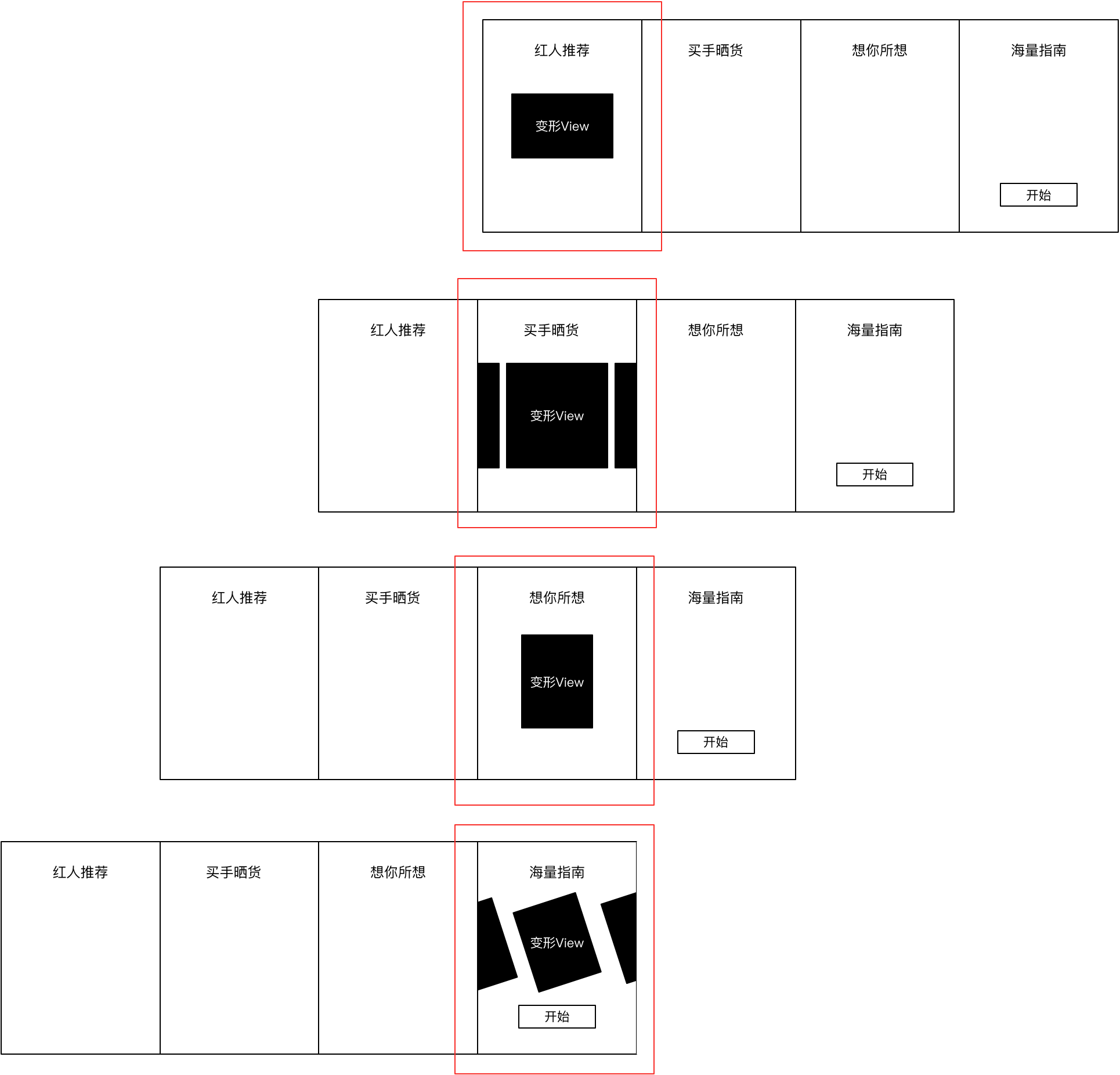

#####效果拆解

首先可以把整体效果拆分为静态，动态2部分。

• 静态：1个支持4个页面的ViewPager，每个页面的展示相对固定，不会根据offset进行改变。

  • 第1-4页的顶部文案
  • 第4页的开始按钮

• 动态：摆放在viewPager上会变形的自定义View，根据offset动态调整需要绘制的元素的宽高，left，top，透明度等。

  • 第1页->第2页
    • 0%->50%，矩形背景高度增加，先上移，再下移
    • 0%->50%，模特图，文案，下移，渐变消失
    • 50%-100%，左右裂变出2张背景图，并左右移开
    • 50%->100%，第2页，顶部，底部图，渐变显示
    • 50%->100%，第2页，3张模特图逐步放大显示
    • 0%->100%，底部背景图跟随向左偏移，并消失
  • 第2页->第3页
    • 0%->50%，矩形背景宽度减少，上移
    • 0%->50%，顶部，底部图，3张模特图渐变消失
    • 0%->50%，2张裂变背景图跟随向左偏移，并消失
    • 50%->100%，第3页，6张模特图逐步放大，渐变显示
  • 第3页->第4页
    • 0%->50%，矩形背景宽度，高度减少，并逆时针进行旋转
    • 0%->50%，6张模特图缩小，渐变消失
    • 50%->100%，左右裂变出2张背景图，并左右移开
    • 50%->100%，顶部模特，文案，渐变显示
    • 50%->100%，底部3长模特图逐步放大，渐变显示

以上是对部分实现细节的分析，抽取；本文demo会全部实现以上变化效果。

#####实现步骤

1.实现静态的ViewPager
2.根据offset实现矩形背景变化
3.根据offset实现第1页底部背景，第2，4页裂变背景图变化
4.根据offset实现页面切换时，每个页面图片元素的隐藏，显示，变形等效果

• 实现静态的ViewPager

自定义ViewPager，每个页面是一个独立layout，可以自由实现每个页面的顶部文案，和第4个页面的Button

public class MoguViewPager extends RelativeLayout {private MoguViewPagerAdapter mAdapter;private ViewPager mViewPager;private List<View> mViewList = new ArrayList<>();/** 每个页面都是一个layout */private int[] mLayouts = new int[] {R.layout.guide_view_one, R.layout.guide_view_two, R.layout.guide_view_three,R.layout.guide_view_four};public MoguViewPager(Context context) {super(context);init();}public MoguViewPager(Context context, AttributeSet attrs) {super(context, attrs);init();}private void init() {inflate(getContext(), R.layout.layout_mogu_viewpager, this);mViewPager = (ViewPager) this.findViewById(R.id.viewpager);{/** 初始化4个页面 */for (int i = 0; i < mLayouts.length; i++) {View view = View.inflate(getContext(), mLayouts[i], null);mViewList.add(view);}}mAdapter = new MoguViewPagerAdapter(mViewList, getContext());mViewPager.setAdapter(mAdapter);}}

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"android:layout_width="match_parent"android:layout_height="match_parent"><android.support.v4.view.ViewPagerandroid:id="@+id/viewpager"android:layout_width="match_parent"android:layout_height="match_parent"android:layout_centerHorizontal="true"android:clipChildren="false"/><!--这里准备放个自定义View-->
</RelativeLayout>

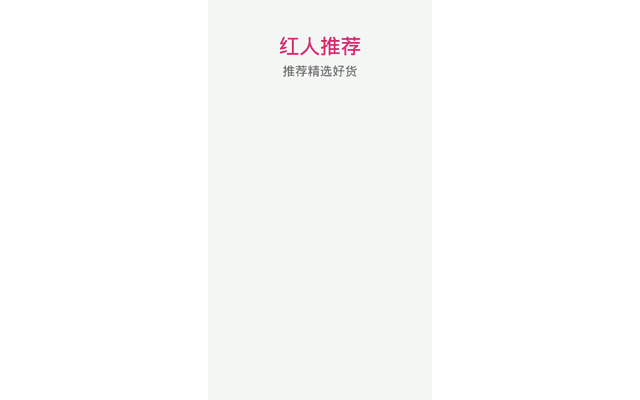

第一步完成，实现代码还是比较简单的，直接看效果：

• 根据offset实现矩形背景变化

自定义会变形的TransforView，在xml布局中摆放在ViewPager之上

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"android:layout_width="match_parent"android:layout_height="match_parent"><android.support.v4.view.ViewPagerandroid:id="@+id/viewpager"android:layout_width="match_parent"android:layout_height="match_parent"android:layout_centerHorizontal="true"android:clipChildren="false"/><com.listen.test_mogu_viewpager.viewpager.TransforViewandroid:id="@+id/transfor_view" android:layout_width="match_parent"android:layout_height="450dp"android:layout_centerInParent="true"/>
</RelativeLayout>

给ViewPager添加addOnPageChangeListener()监听，在onPageScrolled()的时候将position，positionOffset，positionOffsetPixels传递给TransforView。

mViewPager.addOnPageChangeListener(new ViewPager.OnPageChangeListener() {@Overridepublic void onPageScrolled(int position, float positionOffset, int positionOffsetPixels) {mTransforView.transfor(position, positionOffset, positionOffsetPixels);}});

在TransforView中，首先定义页面切换时变化的参数，比如第1页->第2页切换时，第1页的矩形背景高度放大40%，上移30dp，下移60dp，则只需要定义FIRST_HEIGHT=0.4，FIRST_TOP1=-30dp，FIRST_TOP2 =60dp三个参数即可。

/*** 第1页->第2页* 0%->50%，矩形背景高度增加40%，先上移30dp，再下移60dp*/
public static final float FIRST_HEIGHT = 0.4f;// 第1个页面高度缩放比例，正：放大，负：缩小
public final int FIRST_TOP1 = -dp2px(30);// 第1个页面top移动距离，正：下移，负：上移
public final int FIRST_TOP2 = dp2px(60);// 第1个页面top移动距离，正：下移，负：上移
public static final float FIRST_RATE = 0.5f;// 在偏移50%处，进行下一页的显示
/*** 第2页->第3页* 0%->50%，矩形背景宽度减少15%，上移20dp*/
public static final float SECOND_WIDTH = -0.15f;// 第2个页面宽度缩放比例，正：放大，负：缩小
public final int SECOND_TOP = -dp2px(20);// 第2个页面top移动距离比例，正：下移，负：上移
public static final float SECOND_RATE = 0.5f;// 在偏移50%处，进行下一页的显示
/*** 第3页->第4页* 0%->50%，矩形背景宽度，高度减少10%，并逆时针进行旋转10度*/
public static final float THIRD_WIDTH = -0.1f;// 第3个页面宽度缩放比例，正：放大，负：缩小
public static final float THIRD_HEIGHT = -0.1f;// 第3个页面高度缩放比例，正：放大，负：缩小
public static final int THIRD_DEGREE = -10;// 第3个页面角度调整，正：顺时针，负：逆时针
public static final float THIRD_RATE = 0.5f;// 在偏移50%处，进行下一页的显示/*** 第1页初始化矩形背景的宽，高，left，top*/
private float mPage1RectBgDefaultWidth = dp2px(260);
private float mPage1RectBgDefaultHeight = dp2px(230);
private float mPage1RectBgDefaultLeft = getScreenWidth() / 2 - mPage1RectBgDefaultWidth / 2;//left=屏幕宽度/2-矩形宽度/2
private float mPage1RectBgDefaultTop = dp2px(80);/*** 第1页->第2页* 在第1页的基础上进行变化* 1.height放大* 2.top先上移n，在下移n*2*/
private float mPage2RectBgDefaultWidth = mPage1RectBgDefaultWidth;
private float mPage2RectBgDefaultHeight = mPage1RectBgDefaultHeight * (1 + FIRST_HEIGHT);// 第2页的高度=第一页高度*1.4
private float mPage2RectBgDefaultLeft = mPage1RectBgDefaultLeft;
private float mPage2RectBgDefaultTop = mPage1RectBgDefaultTop + FIRST_TOP1 + FIRST_TOP2;//第2页的top=第一页的top-30dp+60dp/*** 第2页->第3页* 在第2页的基础上进行变化* 1.宽度缩小* 2.top上移*/
private float mPage3RectBgDefaultWidth = mPage2RectBgDefaultWidth * (1 + SECOND_WIDTH);
private float mPage3RectBgDefaultHeight = mPage2RectBgDefaultHeight;
private float mPage3RectBgDefaultLeft = getScreenWidth() / 2 - mPage3RectBgDefaultWidth / 2;//第3页的left=屏幕的宽度/2-矩形背景宽度/2
private float mPage3RectBgDefaultTop = mPage2RectBgDefaultTop + SECOND_TOP;/*** 第3页->第4页* 在第3页的基础上进行变化* 1.宽度缩小* 2.高度缩小* 2.逆时针旋转*/
private float mPage4RectBgDefaultWidth = mPage3RectBgDefaultWidth * (1 + THIRD_WIDTH);
private float mPage4RectBgDefaultHeight = mPage3RectBgDefaultHeight * (1 + THIRD_HEIGHT);
private float mPage4RectBgDefaultLeft = getScreenWidth() / 2 - mPage4RectBgDefaultWidth / 2;
private float mPage4RectBgDefaultTop = mPage3RectBgDefaultTop;
private float mPage4ModelDefaultWidth = (mPage4RectBgDefaultWidth - padding() * 4) / 3;

TransforView的transfor()方法负责接收position，positionOffset，
positionOffsetPixels，并根据position判断当前第几页，从而决定要实现哪些效果。比如在第1页->第2页的0%-50区间时，需要将高度放大40%：mRectBgCurrentHeight =(int) (mPage1RectBgDefaultHeight * (1 + FIRST_HEIGHT * positionOffset * (1 / FIRST_RATE)))。mRectBgCurrentHeight是矩形背景当前的高度，是个动态值，mPage1RectBgDefaultHeight是屏幕处于第1页时矩形背景的初始值，只要基于这个初始值，根据positionOffset计算偏移的比例，就可以知道当前动态的高度值应该是多少。

public void transfor(int position, float positionOffset, int positionOffsetPixels) {mCurrentPageIndex = position;if (fromPage1ToPage2(position)) {if (positionOffset < FIRST_RATE) {/** 第1页，在0->50%区间偏移 *//** 矩形背景，高度放大40% *//*** 偏移到50%的时候height需要放大40%，defaultHeight=400，targetHeight=400*1.4=560** offset=0* 400 * (1 + 0.4 * 0 * (1 / 0.5)) = 400** offset=0.25* 400 * (1 + 0.4 * 0.25 * (1 / 0.5)) = 400 * 1.2 = 480** offset=0.5* 400 * (1 + 0.4 * 0.5 * (1 / 0.5)) = 400 * 1.4 = 560**/mRectBgCurrentHeight =(int) (mPage1RectBgDefaultHeight * (1 + FIRST_HEIGHT * positionOffset * (1 / FIRST_RATE)));/** 矩形背景，向上移动30dp */mRectBgCurrentTop = (int) (mPage1RectBgDefaultTop + (FIRST_TOP1 * positionOffset * (1 / FIRST_RATE)));} else {/** 第1页，在50%->100%区间偏移 *//** 矩形背景，上移30dp后，向下偏移60dp */mRectBgCurrentTop =(int) (mPage1RectBgDefaultTop + FIRST_TOP1 + (FIRST_TOP2 * (positionOffset - FIRST_RATE) * 1.0 / (1 - FIRST_RATE)));}} else if (fromPage2ToPage3(position)) {/** 矩形背景，宽度缩小15% */mRectBgCurrentWidth = (int) (mPage2RectBgDefaultWidth * (1 + SECOND_WIDTH * positionOffset));mRectBgCurrentLeft = getScreenWidth() / 2 - mRectBgCurrentWidth / 2;/** 矩形背景，上移20dp */mRectBgCurrentTop = (int) (mPage2RectBgDefaultTop + (SECOND_TOP * positionOffset));} else if (fromPage3ToPage4(position)) {/** 背景矩形的宽度，减少10% */mRectBgCurrentWidth = mPage3RectBgDefaultWidth * (1 + THIRD_WIDTH * positionOffset);mRectBgCurrentLeft = getScreenWidth() / 2 - mRectBgCurrentWidth / 2;/** 背景矩形的高度，减少10% */mRectBgCurrentHeight = mPage3RectBgDefaultHeight * (1 + THIRD_HEIGHT * positionOffset);/** 逆时针旋转10度 */mRectBgCurrentDegree = THIRD_DEGREE * positionOffset;}/** 请求重新绘制 */postInvalidate();
}

最后在onDraw方法中，调用canvas.drawRoundRect()将计算好宽，高，left，top的圆角矩形在绘制在canvas上即可。

protected void onDraw(Canvas canvas) {super.onDraw(canvas);RectF rect = new RectF();rect.left = mRectBgCurrentLeft;rect.top = mRectBgCurrentTop;rect.right = rect.left + mRectBgCurrentWidth;rect.bottom = rect.top + mRectBgCurrentHeight;canvas.rotate(mRectBgCurrentDegree, rect.left + mRectBgCurrentWidth / 2, rect.top + mRectBgCurrentHeight / 2);canvas.drawRoundRect(rect, mRectBgDefaultCorner, mRectBgDefaultCorner, mRectBgPaint);
}

第2步：通过ViewPager的偏移offset，实现了矩形背景在页面间切换时的变化效果，如下：

• 根据offset实现第1页底部背景，第2，4页裂变图背景图变化

在TransforView的init()初始化方法中，获取并设置图片的默认宽，高，left，top。这里封装了1个ViewModel，里面记录了在canvas上绘制图形需要的bitmap，paint，matrix，width，height，left，top等属性。在调用ViewModel.create()的时候，通过matrix.postScale()将Bitmap缩放一定比例，以便在矩形背景上进行精确的绘制，比如：矩形背景的200，要在1排展示3张图，则每张图的宽度=(200-矩形左边距-矩形右边距-中间2张图的左右边距)/3。

public ViewModel create() {/** 缩放图片尺寸到合适的比例 */matrix.postScale(currentWidth / bitmap.getWidth(), currentHeight / bitmap.getHeight());bitmap = Bitmap.createBitmap(bitmap, 0, 0, bitmap.getWidth(), bitmap.getHeight(), matrix, true);return this;
}private void init() {/** 第1页，底部背景图 */mPage1BottomBg =new ViewModel(getContext(), R.drawable.one_bottom_bg).alpha(255).width(mPage1RectBgDefaultWidth - padding() * 2).left(mPage1RectBgDefaultLeft + padding())// top距离=矩形背景top+height+5dp边距.top(mPage1RectBgDefaultTop + mPage1RectBgDefaultHeight + padding()).create();/** 第2页，裂变背景图 */for (int i = 0; i < 2; i++) {mPage2Split[i] =new ViewModel(getContext(), R.drawable.two_bg).width(mPage2RectBgDefaultWidth).height(mPage2RectBgDefaultHeight).left(mPage2RectBgDefaultLeft).top(mPage2RectBgDefaultTop).create();}/** 第4页，2张裂变背景图 */for (int i = 0; i < mPage4Split.length; i++) {mPage4Split[i] =new ViewModel(getContext(), R.drawable.four_bg).width(mPage4RectBgDefaultWidth).height(mPage4RectBgDefaultHeight).left(mPage4RectBgDefaultLeft).top(mPage4RectBgDefaultTop);}
}

在transfor()中修改图片left，top，实现移动；第1页的底部背景图，根据viewPager向左滑动的距离，跟随左移，直到消失不可见。在第1页滑动到50%时，显示第2页裂变背景图，根据offset分别左右平移，第4页裂变图原理一致，只是绘制前需要通过Matrix.postRotate()将图进行旋转。

private void transfor(int position, float positionOffset, int positionOffsetPixels) {if (fromPage1ToPage2(position)) {/** 第1页，底部背景图，根据页面pian yi偏移offset向左偏移 */mPage1BottomBg.currentLeft = mPage1BottomBg.defaultLeft - positionOffsetPixels;if (positionOffset < FIRST_RATE) {} else {/** 第2页，计算裂变背景图的偏移px，并修改透明度渐变显示 */float offset = (mPage1RectBgDefaultWidth + dp2px(15)) * ((positionOffset - FIRST_RATE) * (1 / (1 - FIRST_RATE)));mPage2Split[0].currentLeft = mPage2Split[0].defaultLeft - offset;mPage2Split[1].currentLeft = mPage2Split[0].defaultLeft + offset;/*** 偏移到50%的时候alpha需要为0，偏移到100%，alpha需要为255，不过此时positionOffset的取值=0.5~1** offset=0.5* 255 * (0.5 - 0.5) * (1 / (1 - 0.5)))=255 * 0 = 0** offset=0.75* 255 * (0.75 - 0.5) * (1 / (1 - 0.5)))=255 * 0.5 = 127.5** offset=1* 255 * (1 - 0.5) * (1 / (1 - 0.5)))=255 * 1 = 255*/mPage2Split[0].alpha((int) (255 * (positionOffset - FIRST_RATE) * (1 / (1 - FIRST_RATE))));mPage2Split[1].alpha((int) (255 * (positionOffset - FIRST_RATE) * (1 / (1 - FIRST_RATE))));}} else if (fromPage2ToPage3(position)) {if (positionOffset < SECOND_RATE) {}} else if (fromPage3ToPage4(position)) {if (positionOffset < THIRD_RATE) {} else {/** 显示第4页，裂变背景图，并向左右平移 */float offset = (mPage4RectBgDefaultWidth + dp2px(40)) * ((positionOffset - THIRD_RATE) * (1 / (1 - THIRD_RATE)));for (int i = 0; i < mPage4Split.length; i++) {mPage4Split[i].matrix.reset();mPage4Split[i].matrix.postScale(mPage4RectBgDefaultWidth / mPage4Split[i].bitmap.getWidth(), mPage4RectBgDefaultHeight / mPage4Split[i].bitmap.getHeight());float currentLeft = 0;if (i == 0) {// 左移currentLeft = mPage4RectBgDefaultLeft - offset;} else if (i == 1) {// 右移currentLeft = mPage4RectBgDefaultLeft + offset;}// 平移mPage4Split[i].matrix.postTranslate(currentLeft, mPage4RectBgDefaultTop);// 旋转角度mPage4Split[i].matrix.postRotate(THIRD_DEGREE, currentLeft + mPage4RectBgDefaultWidth/2,mPage4RectBgDefaultTop + mPage4RectBgDefaultHeight/2);mPage4Split[i].alpha((int) (255 * ((positionOffset - THIRD_RATE) * (1 / (1 - THIRD_RATE)))));}}}}

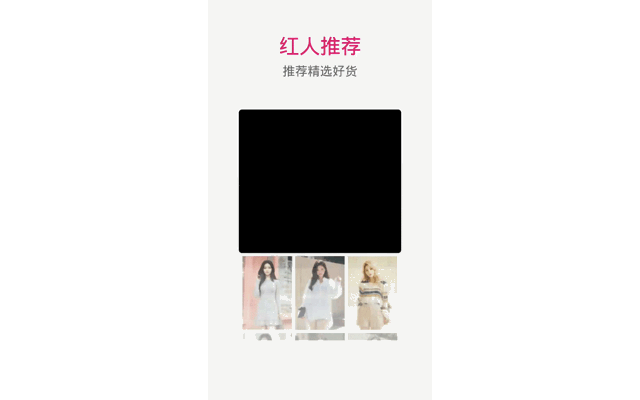

效果如下：

• 4个页面切换时，实现每个页面图片元素的隐藏，显示，变形等效果

在transfor()中，根据position判断当前页数，才知道当前是从第几页滑动到第几页，该隐藏，或显示哪些view。

private void transfor(int position, float positionOffset, int positionOffsetPixels) {if (fromPage1ToPage2(position)) {/** 第1页，底部背景图，根据页面向左偏移 */mPage1BottomBg.currentLeft = mPage1BottomBg.defaultLeft - positionOffsetPixels;if (positionOffset < FIRST_RATE) {/** 第1页，在0->50%区间偏移 *//** 矩形背景，高度放大40%，向上移动30dp */transformRectBgFrom1To2Before(positionOffset);/** 第1页，渐渐隐顶部图，底部图；透明度渐变消失，偏移到50%时完全消失 */stepByHidePage1Views(positionOffset);} else {/** 第1页，在50%->100%区间偏移 *//** 矩形背景，上移30dp后，向下偏移60dp */transformRectBgFrom1To2After(positionOffset);/** 第2页，渐渐显示顶部，3张模特图，底部图 */stepByShowPage2Views(positionOffset);}} else if (fromPage2ToPage3(position)) {/** 矩形背景，宽度缩小15%，上移20dp */transformRectBgFrom2To3(positionOffset);if (positionOffset < SECOND_RATE) {/** 第2页，在0->50%区间偏移，渐渐隐藏顶部，中间，底部，裂变背景图 */stepByHidePage2Views(positionOffset, positionOffsetPixels);} else {/** 第2页，在50->100%区间偏移，渐渐显示第3页，6张模特图 */stepByShowPage3Views(positionOffset);}} else if (fromPage3ToPage4(position)) {/** 背景矩形的宽度，高度减少10%，逆时针旋转10度 */transformRectBgFrom3To4(positionOffset);if (positionOffset < THIRD_RATE) {/** 渐渐缩放，隐藏第3页，6张模特图 */stepByHidePage3Views(positionOffset);} else {/** 渐渐显示第4页，顶部图，底部3张模特图，分裂背景图 */stepByShowPage4Views(positionOffset);}}
}

第1页->第2页，偏移区间0%-50%时

• 矩形背景，高度放大40%，向上移动30dp
• 渐渐隐藏第1页顶部，底部图；透明度渐变消失，偏移到50%时完全消失

private void transformRectBgFrom1To2Before(float positionOffset) {/** 矩形背景，高度放大40% *//*** 偏移到50%的时候height需要放大40%，defaultHeight=400，targetHeight=400*1.4=560** offset=0* 400 * (1 + 0.4 * 0 * (1 / 0.5)) = 400** offset=0.25* 400 * (1 + 0.4 * 0.25 * (1 / 0.5)) = 400 * 1.2 = 480** offset=0.5* 400 * (1 + 0.4 * 0.5 * (1 / 0.5)) = 400 * 1.4 = 560**/mRectBgCurrentHeight =(int) (mPage1RectBgDefaultHeight * (1 + FIRST_HEIGHT * positionOffset * (1 / FIRST_RATE)));/** 矩形背景，向上移动30dp */mRectBgCurrentTop = (int) (mPage1RectBgDefaultTop + (FIRST_TOP1 * positionOffset * (1 / FIRST_RATE)));

private void stepByHidePage1Views(float positionOffset) {/*** 偏移到50%的时候alpha需要为0，view不可见** offset=0* 255-(255*0.0*(1/0.5)) = 0** offset=0.25* 255-(255*0.25*(1/0.5)) = 127** offset=0.5* 255-(255*0.5*(1/0.5)) = 255*/mPage1Top.alpha((int) (255 - (255 * positionOffset * (1 / FIRST_RATE))));mPage1Bottom.alpha((int) (255 - (255 * positionOffset * (1 / FIRST_RATE))));/** 第1页，顶部图向下移动 */mPage1Top.currentTop = mPage1Top.defaultTop + (FIRST_TOP2 + FIRST_TOP1) * positionOffset * (1 / FIRST_RATE);/** 第1页，底部图跟随顶部图向下移动 */mPage1Bottom.currentTop = mPage1Top.currentTop + mPage1Top.defaultHeight + padding();}

第1页->第2页，偏移区间50%-100%时

• 矩形背景，向下移动60dp
• 显示第2页裂变背景图，并左右平移
• 逐渐显示第2页，顶部，底部图，3张模特图

private void transformRectBgFrom1To2After(float positionOffset) {/** 快速滑动的时候，可能丢失最后一次绘制，所以需要在这里调重新设置一次，保证变化完成 */mRectBgCurrentHeight = mPage2RectBgDefaultHeight;mRectBgCurrentTop = mPage1RectBgDefaultTop + FIRST_TOP1;/** 第1页，在50%->100%区间偏移 *//** 矩形背景，在上上偏移30dp后，向下偏移60dp */mRectBgCurrentTop =(int) (mPage1RectBgDefaultTop + FIRST_TOP1 + (FIRST_TOP2 * (positionOffset - FIRST_RATE) * 1.0 / (1 - FIRST_RATE)));}

private void stepByShowPage2Views(float positionOffset) {/** 第2页，顶部图，跟随矩形背景下移 */mPage2Top.currentTop = mRectBgCurrentTop + padding();/** 第2页，底部图，跟随矩形背景下移 */mPage2Bottom.currentTop = mPage2Center[0].currentTop + mPage2Center[0].defaultHeight + padding();/** 第2页，计算裂变背景图的偏移px，并修改透明度渐变显示 */float offset =(mPage1RectBgDefaultWidth + dp2px(15)) * ((positionOffset - FIRST_RATE) * (1 / (1 - FIRST_RATE)));mPage2Split[0].currentLeft = mPage2Split[0].defaultLeft - offset;mPage2Split[1].currentLeft = mPage2Split[0].defaultLeft + offset;/*** 偏移到50%的时候alpha需要为0，偏移到100%，alpha需要为255，不过此时positionOffset的取值=0.5~1** offset=0.5* 255 * (0.5 - 0.5) * (1 / (1 - 0.5)))=255 * 0 = 0** offset=0.75* 255 * (0.75 - 0.5) * (1 / (1 - 0.5)))=255 * 0.5 = 127.5** offset=1* 255 * (1 - 0.5) * (1 / (1 - 0.5)))=255 * 1 = 255*/mPage2Split[0].alpha((int) (255 * (positionOffset - FIRST_RATE) * (1 / (1 - FIRST_RATE))));mPage2Split[1].alpha((int) (255 * (positionOffset - FIRST_RATE) * (1 / (1 - FIRST_RATE))));/** 第2页，顶部，底部图，透明度渐变显示，偏移量达到100%，完成显示 */mPage2Top.alpha((int) (255 * (positionOffset - FIRST_RATE) * (1 / (1 - FIRST_RATE))));mPage2Bottom.alpha((int) (255 * (positionOffset - FIRST_RATE) * (1 / (1 - FIRST_RATE))));/** 第2页，显示中间3张模特图 */for (int i = 0; i < mPage2Center.length; i++) {if (i == 0) {/** 第2页，显示第1张模特图 */mPage2Center[i].currentWidth =mPage2Center[i].defaultWidth * (positionOffset - FIRST_RATE) * 1 / (1 - FIRST_RATE);mPage2Center[i].currentHeight =mPage2Center[i].defaultHeight * (positionOffset - FIRST_RATE) * 1 / (1 - FIRST_RATE);mPage2Center[i].alpha((int) (255 * (positionOffset - FIRST_RATE) * (1 / (1 - FIRST_RATE))));mPage2Center[i].currentTop = mPage2Top.currentTop + mPage2Top.currentHeight + padding();} else {/** 第2，3张模特图，在前1张显示到一半时才显示 */if (mPage2Center[i - 1].currentWidth >= mPage2Center[i - 1].defaultWidth / 2) {float rate = mPage2Center[i - 1].widthRate() - 0.5f;mPage2Center[i].currentWidth = mPage2Center[i].defaultWidth * (rate * 2);mPage2Center[i].currentHeight = mPage2Center[i].defaultHeight * (rate * 2);/** 第2，3张模特图，需要根据第1张图计算left */mPage2Center[i].currentLeft =mPage2Center[0].currentLeft + mPage2Center[0].currentWidth + padding();mPage2Center[i].currentTop = mPage2Top.currentTop + mPage2Top.currentHeight + padding();if (i == 2) {/** 第3张模特图，根据第2张图计算top */mPage2Center[i].currentTop =mPage2Center[1].currentTop + mPage2Center[1].currentHeight + padding();}mPage2Center[i].alpha((int) (255 * (positionOffset * rate * 2)));} else {mPage2Center[i].alpha(0);}}}}

第2页->第3页，偏移区间0%-100%时

• 矩形背景，宽度缩小15%
• 矩形背景，上移20dp

private void transformRectBgFrom2To3(float positionOffset) {/** 快速滑动的时候，可能丢失最后一次绘制，所以需要在这里调重新设置一次，保证变化完成 */mRectBgCurrentHeight = mPage2RectBgDefaultHeight;mRectBgCurrentTop = mPage2RectBgDefaultTop;/** 矩形背景，宽度缩小15% */mRectBgCurrentWidth = (int) (mPage2RectBgDefaultWidth * (1 + SECOND_WIDTH * positionOffset));mRectBgCurrentLeft = getScreenWidth() / 2 - mRectBgCurrentWidth / 2;/** 矩形背景，上移20dp */mRectBgCurrentTop = (int) (mPage2RectBgDefaultTop + (SECOND_TOP * positionOffset));}

第2页->第3页，偏移区间0%-50%时

• 裂变背景图跟随滑动，向左偏移至消失
• 渐渐减少透明度，隐藏第2页的顶部图，3张模特图，底部图

private void stepByHidePage2Views(float positionOffset, int positionOffsetPixels) {/** 裂变背景图，跟随滑动，向左偏移至消失 */mPage2Split[0].currentLeft =(mPage2Split[0].defaultLeft - mPage1RectBgDefaultWidth - dp2px(15)) - positionOffsetPixels* (1 / SECOND_RATE);mPage2Split[1].currentLeft =(mPage2Split[1].defaultLeft + mPage1RectBgDefaultWidth + dp2px(15)) - positionOffsetPixels* (1 / SECOND_RATE);mPage2Split[0].alpha((int) (255 - (255 * positionOffset * (1 / SECOND_RATE))));mPage2Split[1].alpha((int) (255 - (255 * positionOffset * (1 / SECOND_RATE))));/** 顶部图，3张模特图，底部图，跟随矩形背景上移 */mPage2Top.currentTop = mRectBgCurrentTop + padding();mPage2Center[0].currentTop = mPage2Top.currentTop + mPage2Top.currentHeight + padding();mPage2Center[1].currentTop = mPage2Center[0].currentTop;mPage2Center[2].currentTop = mPage2Center[1].currentTop + mPage2Center[1].currentHeight;mPage2Bottom.currentTop = mPage2Center[0].currentTop + mPage2Center[0].currentHeight + padding();/** 渐渐减少透明度，隐藏第2页的顶部图，3张模特图，底部图 */mPage2Top.alpha((int) (255 - (255 * positionOffset * (1 / SECOND_RATE))));mPage2Bottom.alpha((int) (255 - (255 * positionOffset * (1 / SECOND_RATE))));for (ViewModel viewModel : mPage2Center) {viewModel.alpha((int) (255 - (255 * positionOffset * (1 / SECOND_RATE))));}/** 因为矩形背景变窄了，所以渐渐减少第2页顶部图，底部图的宽度，实现跟随矩形背景宽度变化 */mPage2Top.currentWidth = mRectBgCurrentWidth - padding() * 2;mPage2Top.currentLeft = mRectBgCurrentLeft + padding();mPage2Bottom.currentWidth = mRectBgCurrentWidth - padding() * 2;mPage2Bottom.currentLeft = mRectBgCurrentLeft + padding();mPage2Bottom.currentLeft = mRectBgCurrentLeft + padding();/** 因为矩形背景变窄了，所以渐渐减少第2，3张模特图的宽高，left和top，实现跟随矩形背景宽度变化 */mPage2Center[0].currentLeft = mRectBgCurrentLeft + padding();mPage2Center[1].currentWidth = mRectBgCurrentWidth - padding() * 3 - mPage2Center[0].defaultWidth;mPage2Center[1].currentHeight = mPage2Center[1].currentWidth;mPage2Center[1].currentLeft = mPage2Center[0].currentLeft + mPage2Center[0].defaultWidth + padding();mPage2Center[2].currentWidth = mRectBgCurrentWidth - padding() * 3 - mPage2Center[0].defaultWidth;mPage2Center[2].currentHeight = mPage2Center[2].currentWidth;mPage2Center[2].currentLeft = mPage2Center[0].currentLeft + mPage2Center[0].defaultWidth + padding();mPage2Center[2].currentTop = mPage2Center[1].currentTop + mPage2Center[1].currentHeight + padding();}

第2页->第3页，偏移区间50%-100%时

• 依次显示第3页，6张模特图

private void stepByShowPage3Views(float positionOffset) {/** 第2页，在50->100%区间偏移，显示第3页，6张模特图 */for (int i = 0; i < mPage3Model.length; i++) {if (i == 0) {/** 第1张模特图先显示 */if (mPage3Model[i].paint.getAlpha() < 255) {mPage3Model[i].alpha((int) (255 * (positionOffset - SECOND_RATE) * (1 / (1 - SECOND_RATE))));}} else {/** 其他模特图在前1张显示50%透明度的时候再依次展示 */if (mPage3Model[i - 1].paint.getAlpha() >= 255 / 2) {float rate = mPage3Model[i - 1].paint.getAlpha() / 255.0f - 0.5f;mPage3Model[i].alpha((int) (255 * (rate * 2)));} else {mPage3Model[i].alpha(0);}}/** 6张模特图，跟随矩形背景上移 */if (i < mPage3ModelResources.length / 2) {/** 第1排，3张模特图的top计算 */mPage3Model[i].currentTop = mRectBgCurrentTop + padding();} else {/** 第1排，3张模特图的top，需要加上第一排的height */mPage3Model[i].currentTop = mRectBgCurrentTop + mPage3ModelDefaultHeight + padding() * 2;}}}

第3页->第4页，偏移区间0%-100%时

• 矩形背景，宽度缩小10%
• 矩形背景，高度缩小10%
• 矩形背景，逆时针旋转10度

private void transformRectBgFrom3To4(float positionOffset) {/** 快速滑动的时候，可能丢失最后一次绘制，所以需要在这里调重新设置一次，保证变化完成 */mRectBgCurrentWidth = mPage3RectBgDefaultWidth;mRectBgCurrentTop = mPage3RectBgDefaultTop;/** 调整第4页，背景矩形的宽高和角度 *//** 背景矩形的宽度，在第3页调整宽度的基础上进行缩小 */mRectBgCurrentWidth = mPage3RectBgDefaultWidth * (1 + THIRD_WIDTH * positionOffset);mRectBgCurrentLeft = getScreenWidth() / 2 - mRectBgCurrentWidth / 2;/** 背景矩形的高度，在第2页调整高度的基础上进行缩小 */mRectBgCurrentHeight = mPage3RectBgDefaultHeight * (1 + THIRD_HEIGHT * positionOffset);/** 背景矩形逆时针旋转 */mRectBgCurrentDegree = THIRD_DEGREE * positionOffset;}

第3页->第4页，偏移区间0%-50%时

• 渐渐缩放，隐藏6张模特图

private void stepByHidePage3Views(float positionOffset) {/** 隐藏第3页6张模特图 *//** 从第1排，第3-1张开始，依次缩放 */for (int i = mPage3ModelResources.length / 2 - 1; i >= 0; i--) {if (i == mPage3ModelResources.length / 2 - 1) {/** 如果是第1排，第3张，则开始缩放 */mPage3Model[i].currentHeight =mPage3Model[i].defaultHeight * (1 - positionOffset * (1 / (1 - THIRD_RATE)));mPage3Model[i].currentWidth =mPage3Model[i].defaultWidth * (1 - positionOffset * (1 / (1 - THIRD_RATE)));} else {/** 如果是第1排，第1/2张，则判断后1张缩放到一半的时候开始自己的缩放 */if (mPage3Model[i + 1].currentHeight <= mPage3Model[i + 1].defaultHeight / 2) {mPage3Model[i].currentHeight = mPage3Model[i].defaultHeight * mPage3Model[i + 1].heightRate() * 2;mPage3Model[i].currentWidth = mPage3Model[i].defaultWidth * mPage3Model[i + 1].heightRate() * 2;} else {mPage3Model[i].currentHeight = mPage3Model[i].defaultHeight;mPage3Model[i].currentWidth = mPage3Model[i].defaultWidth;}}/** 跳转left，top，实现居中缩放 */mPage3Model[i].currentLeft =mPage3Model[i].defaultLeft + mPage3Model[i].defaultWidth / 2 - mPage3Model[i].currentWidth / 2;mPage3Model[i].currentTop =mPage3Model[i].defaultTop + mPage3Model[i].defaultHeight / 2 - mPage3Model[i].currentHeight / 2;}/** 从第1排，第4-6张开始，依次缩放 */for (int i = mPage3ModelResources.length / 2; i < mPage3ModelResources.length; i++) {if (i == mPage3ModelResources.length / 2) {/** 如果是第2排，第1张，则开始缩放 */mPage3Model[i].currentHeight =mPage3Model[i].defaultHeight * (1 - positionOffset * (1 / (1 - THIRD_RATE)));mPage3Model[i].currentWidth =mPage3Model[i].defaultWidth * (1 - positionOffset * (1 / (1 - THIRD_RATE)));} else {/** 如果是第2排，第5/6张，则判断前1张缩放到一半的时候开始自己的缩放 */if (mPage3Model[i - 1].currentHeight <= mPage3Model[i - 1].defaultHeight / 2) {mPage3Model[i].currentHeight = mPage3Model[i].defaultHeight * mPage3Model[i - 1].heightRate() * 2;mPage3Model[i].currentWidth = mPage3Model[i].defaultWidth * mPage3Model[i - 1].heightRate() * 2;} else {mPage3Model[i].currentHeight = mPage3Model[i].defaultHeight;mPage3Model[i].currentWidth = mPage3Model[i].defaultWidth;}}/** 跳转left，top，实现居中缩放 */mPage3Model[i].currentLeft =mPage3Model[i].defaultLeft + mPage3Model[i].defaultWidth / 2 - mPage3Model[i].currentWidth / 2;mPage3Model[i].currentTop =mPage3Model[i].defaultTop + mPage3Model[i].defaultHeight / 2 - mPage3Model[i].currentHeight / 2;}}

第3页->第4页，偏移区间50%-100%时

• 渐渐显示顶部图，底部3张模特图
• 显示第4页裂变背景图，并左右平移

private void stepByShowPage4Views(float positionOffset) {/** 显示第4页，裂变背景图，并向左右平移 */float offset = (mPage4RectBgDefaultWidth + dp2px(40)) * ((positionOffset - THIRD_RATE) * (1 / (1 - THIRD_RATE)));for (int i = 0; i < mPage4Split.length; i++) {mPage4Split[i].matrix.reset();mPage4Split[i].matrix.postScale(mPage4RectBgDefaultWidth / mPage4Split[i].bitmap.getWidth(), mPage4RectBgDefaultHeight / mPage4Split[i].bitmap.getHeight());float currentLeft = 0;if (i == 0) {// 左移currentLeft = mPage4RectBgDefaultLeft - offset;} else if (i == 1) {// 右移currentLeft = mPage4RectBgDefaultLeft + offset;}// 平移mPage4Split[i].matrix.postTranslate(currentLeft, mPage4RectBgDefaultTop);// 旋转角度mPage4Split[i].matrix.postRotate(THIRD_DEGREE, currentLeft + mPage4RectBgDefaultWidth/2,mPage4RectBgDefaultTop + mPage4RectBgDefaultHeight/2);mPage4Split[i].alpha((int) (255 * ((positionOffset - THIRD_RATE) * (1 / (1 - THIRD_RATE)))));}/** 显示第4页，顶部模特图 */mPage4Top.alpha((int) (255 * ((positionOffset - THIRD_RATE) * (1 / (1 - THIRD_RATE)))));/** 显示第4页，底部3张模特图 */for (int i = 0; i < mPage4Model.length; i++) {if (i == 0) {mPage4Model[i].currentWidth =mPage4Model[i].defaultWidth * ((positionOffset - THIRD_RATE) * (1 / (1 - THIRD_RATE)));mPage4Model[i].currentHeight =mPage4Model[i].defaultHeight * ((positionOffset - THIRD_RATE) * (1 / (1 - THIRD_RATE)));mPage4Model[i].alpha((int) (255 * (positionOffset - THIRD_RATE) * (1 / (1 - THIRD_RATE))));} else {if (mPage4Model[i - 1].currentWidth >= mPage4ModelDefaultWidth / 2) {mPage4Model[i].currentWidth =mPage4Model[i].defaultWidth * ((mPage4Model[i - 1].widthRate() - 0.5f) * 2);mPage4Model[i].currentHeight =mPage4Model[i].defaultHeight * ((mPage4Model[i - 1].widthRate() - 0.5f) * 2);mPage4Model[i].currentLeft =mPage4Model[i - 1].currentLeft + mPage4Model[i - 1].currentWidth + padding();mPage4Model[i].alpha((int) (255 * (mPage4Model[i - 1].widthRate() - 0.5f) * 2));}}}}

最后在onDraw()，将计算好偏移值的view都绘制出来。

protected void onDraw(Canvas canvas) {super.onDraw(canvas);/** 按重叠顺序绘制 */if (fromPage1ToPage2(mCurrentPageIndex)) {/** 绘制第1页，底部背景图 */drawBitmap(canvas, mPage1BottomBg);/** 绘制第2页，裂变背景图 */drawBitmap(canvas, mPage2Split[0]);drawBitmap(canvas, mPage2Split[1]);/** 绘制白色矩形背景 */drawWhiteRectBackgroud(canvas);drawPage1InCanvas(canvas);drawPage2InCanvas(canvas);} else if (fromPage2ToPage3(mCurrentPageIndex)) {/** 绘制第2页，裂变背景图 */drawBitmap(canvas, mPage2Split[0]);drawBitmap(canvas, mPage2Split[1]);/** 绘制矩形背景 */drawWhiteRectBackgroud(canvas);drawPage2InCanvas(canvas);drawPage3InCanvas(canvas);} else if (fromPage3ToPage4(mCurrentPageIndex)) {/** 绘制第4页，裂变背景图 */drawBitmapMatrix(canvas, mPage4Split[0]);drawBitmapMatrix(canvas, mPage4Split[1]);/** 绘制矩形背景 */drawWhiteRectBackgroud(canvas);drawPage3InCanvas(canvas);drawPage4InCanvas(canvas);} else if (isPage4(mCurrentPageIndex)) {/** 绘制第4页，裂变背景图 */drawBitmapMatrix(canvas, mPage4Split[0]);drawBitmapMatrix(canvas, mPage4Split[1]);/** 绘制矩形背景 */drawWhiteRectBackgroud(canvas);drawPage4InCanvas(canvas);}}

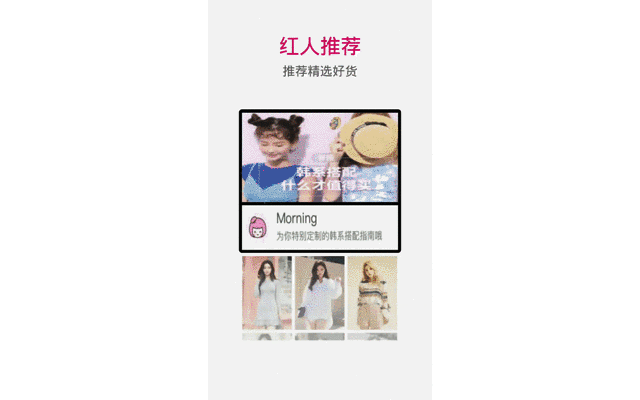

最终效果：

目前还有一些细节的效果，以及适配，性能调优还没实现。虽然原理不难，不过要真正完整的实现以上效果，也算呕心沥血吧！难点就在于如何精细化的控制每个view的属性，因为页面中每个图片的位置，大小都是在参照其他view的基础上进行计算后得出的。现在市场上很多APP的欢迎页都有类似比较动态的效果，原理就是ViewPager+Canvas绘制，掌握了本文的demo，其他实现原理应该是一样样的。感兴趣的朋友可以Github上下载源码查看， 注释还算清晰，有什么问题页欢迎提出，如果本文稍微对您有点启示的话还请点个“喜欢”，谢谢了
