从头开始记录流程的流转与运行表的情况，有些简单的流转跳过

 1、流程发起到发起人1结束，中间跟其它类似，不做分析

这个时候act_ru_actinst内容如下，出来一个子流程，另外三个用户任务，其它结束

这个时候act_ru_execution表内容如下，出来子流程与其它三个用户任务激活中

这个时候act_ru_task如下，出来三个用户任务

2、张三李四等都审批完后的情况

这个时候act_ru_actinst内容如下，子流程没结束，出来刘五，其它结束

这个时候act_ru_execution表内容如下，出来刘五，原来的子流程与发起人的还在

这个时候act_ru_task如下，出来刘五

 3、刘五跳转到李四

目前这个不能跳转过去，任务不支持这种跳转

4、跳转到张三可以成功

这个时候act_ru_actinst内容如下，这个时候其它结束，出来张三审批还有原来的子流程

这个时候act_ru_execution表内容如下，对应发起人2的后面的网关已经变成0标志，需要张三审批，但这里少了一个网关，就是应该插入张三后面的网关同时标志应该为0

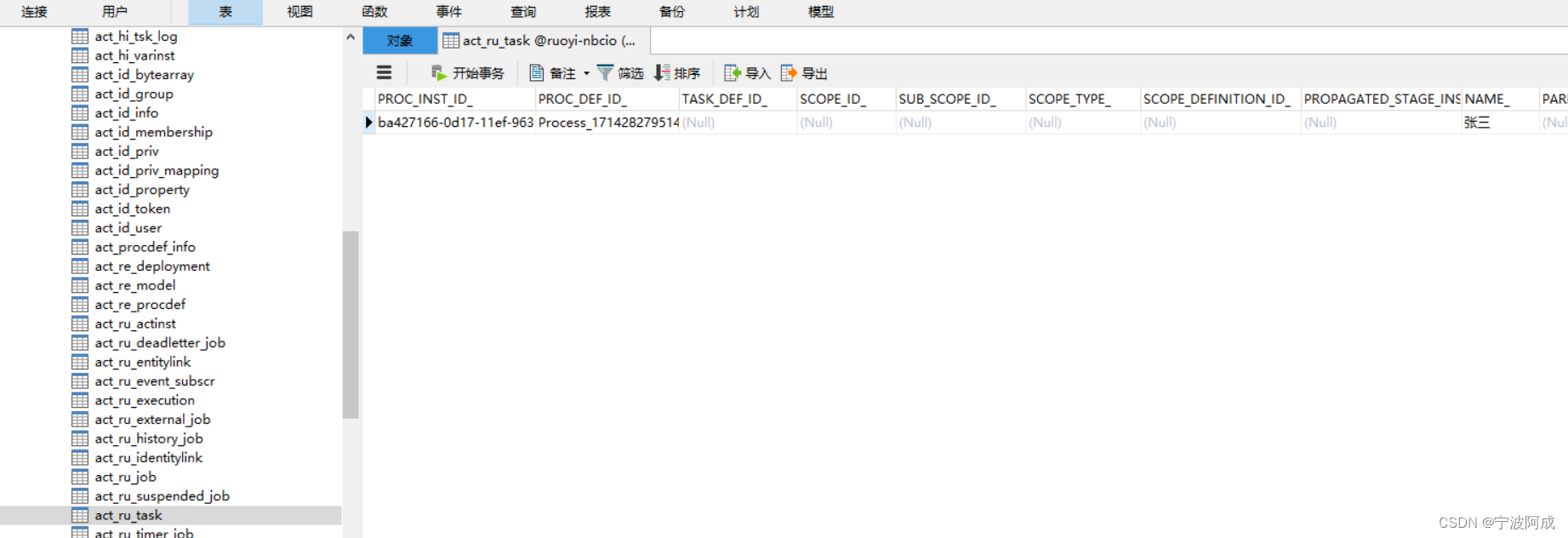

这个时候act_ru_task如下，出来审批人张三

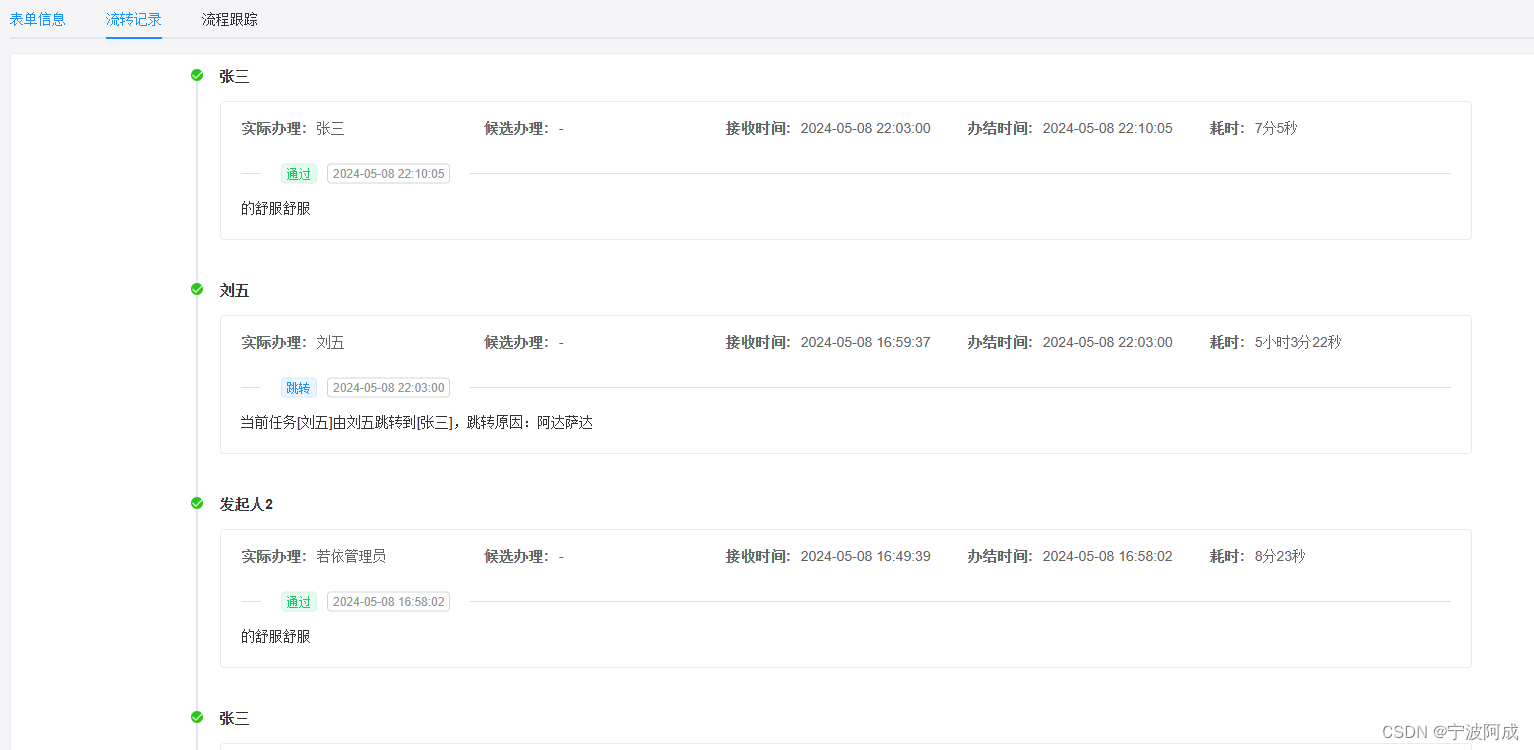

5、结果张三审批完后走不下去了，如下图，没有下一个审批人了

这个时候act_ru_actinst内容如下，这个时候其它结束，除了子流程，还有就是没有下一个审批，按道理应该是到刘五的

       这个时候act_ru_execution表内容如下，这里也不对了，应该出来刘五，下面前面两个都是0，应该也没有了，说明这里少一个的原因，看图就是少了一个李四的结束标志0的记录，所以流转不下去了，这个时候任何收回，撤回等操作都已经无效了，说明已经挂了。

这个时候act_ru_task如下，出来不了刘五的任务待处理了，所以挂了。

6、要是在跳转到张三后，这个时候act_ru_execution表内容如下，增加一个类似下面的网关，就是下面一个网关的一条的记录

这个时候通过张三审批完后，这个可以流转到刘五了

这个时候act_ru_execution表内容如下，出来审批人2

能够正常结束流程了，但出现下面的二个包括一个网关垃圾记录，按道理应该是要删除掉的
