1. STP产生背景

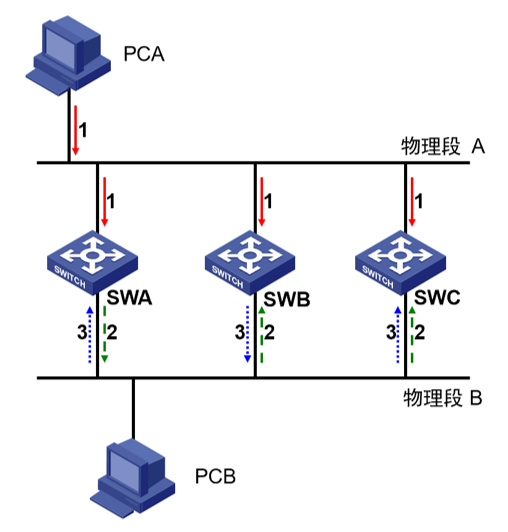

1.1 桥接网络：网桥
特点：不修改帧 + 不记录网桥个数；
问题：重复帧占用带宽；
1.2 交换机网络
网状拓扑，两个节点之间多条路径可达；
问题：① 环路；② 广播风暴；③ MAC地址表震荡；
1.3 解决方案
使用生成树协议(STP)

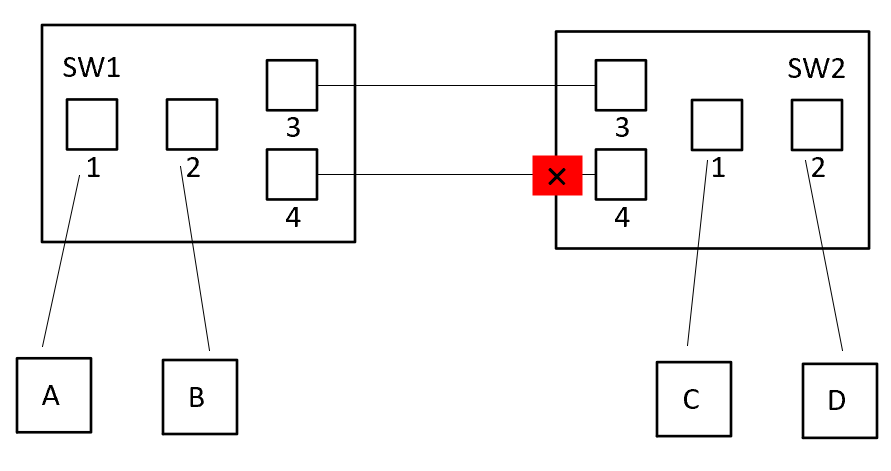

STP的基本原理：临时阻塞端口
2. STP生成树协议
2.1 概念
STP(Spanning Tree Protocol)：用于在局域网中消除数据链路层物理环路的协议，即802.1D
1）基本流程：彼此交换信息 → 发现环路 → 进行端口堵塞
2）目的：有环的网络修剪为无环路的树形网络拓扑结构
3）阻塞对象：质量相对较差的接口
2.2 BPDU(Bridge Protocol Data Unit)
定义1：用于传递生成树协议的报文
定义2：是一种数据帧，通过BPDU用于传达自己的选举信息
例子：自荐信
1）配置BPDU(Configuration BPDU)（CFG BPDU）
生成树协议计算和维护生成树拓扑；
2）TCN BPDU(Topology Change Notification BPDU)
若网络中某个网络结构发生了变化，进行及时通告，重新选举阻塞口
2.3 选举机制（网桥：一进一出）
根网桥 → 根端口 → 指定端口 → 阻塞端口
1）在所有交换机中选举出一台作为根网桥（Root bridge）
规则：Bridge-id小的优先
Bridge-id-标识交换机身份：优先级+MAC地址（数值：优先级默认32768，必须是4096的倍数）
例子：在一个班里选一个班长
例1：
例2：
2）每台非根网桥(交换机)选举出一个根端口（Root port）
选举对象：非根网桥
根端口不是根网桥的端口，而是其他网桥达到根网桥的端口；
原则1：比较路径开销。比较本交换机到达根网桥的路径开销(Cost)，选择开销最小的路径。STP以网桥的链路速率(端口速率)来定义路径开销。
原则2：比较发送CFG BPDU的网桥的BID。如果路径开销相同，则发送CFG BPDU的网桥的BID最小者所对应的端口当选，即比较对端网桥的BID，谁的对端BID小谁就当选。
原则3：比较发送CFG BPDU的网桥的PID(Port ID，端口ID)。如果发送CFG BPDU的网桥的BID也相同(如B1、B2之间有两条链路)，那么发送CFG BPDU的端口的PID最小者所对应的端口当选，即比较对端端口的PID，谁的对端PID小谁就当选。
原则4：比较自身端口PID。如果发送CFG BPDU的网桥的PID也相同(对端只有一个网桥一个端口通过Hub接人本端的两个端口)，那么就比较本网桥的多个端口的PID，谁的PID小谁就当选。
3）每个物理段上选举出一个指定端口（Designated port）
选举对象：在每根网线上选出一个指定端口；
① 根端口不能是指定端口，非根端口都是指定端口的候选者。
② 一个网段上必须有且只能有一个指定端口。如果出现多个候选指定端口，那么：
a. 谁到达根网桥的路径代价最小，谁就当选
b. 对于端口所在的网桥的 BID，谁小谁当选
c. 比较（对端）端口的 PID，谁小谁当选
4）剩下没有角色的端口就是闭塞端口（Blocked Port）
2.4 例题
2.5 端口状态
disable：禁用状态，被关闭的端口
1）blocking：阻塞状态
① 开机：所有接口会处于blocking阻塞状态
② 任务：接收BPDU(报文)，但不发送BPDU(报文)，不学习MAC地址，不转发数据
功能：其他口挂了，阻塞口会开启，起到备份的效果；
2）listening：监听状态
任务1：接收并发送BPDU(报文)，不学习MAC地址，不转发数据
任务2：选根桥、选根端口、选指定端口
流程：选完后，如果是根端口或指定端口，则进入learing状态；如果是阻塞口，返回blocking状态
时间：持续15秒(可修改)
3）learning：学习状态
任务：接收并发送BPDU(报文)，学习MAC地址，不转发数据
时间：15秒：防止listening状态15秒没选完
4）forwarding：转发状态
任务：接收并发送BPDU(报文)，学习MAC地址，转发数据
5）总结：交换机开机后，要等30秒左右会进行转发数据，会算生成树
2.6 STP计时器
1）Hello time
任务1：配置BPDU的发送周期，传递消息
任务2：持续检测对方状态
时间：2秒
2）Max age
判断链路故障的时间，超过10个Hello time周期，认为挂掉
时间：20秒
3）Forwarding delay
记录状态切换的延迟；
时间：15秒
4）总结
接口挂了重连：
最长时间=20s(判断故障)+30s(重新计算)=50s
最短时间=30s(重新计算)
2.7 STP的问题
问题1：处理故障缺陷时间太长，收敛速度慢
问题2：生成树切换与MAC地表的时差
问题3：接口变动会频繁触发变更，导致网络崩溃；例如主机频繁上下线
2.8 STP拓扑变更机制
1）定义：解决STP的问题
2）流程：
① Max age超时/有接口变更为转发状态，判断为拓扑发送变更，向根网桥发起TCN BPDU；
TCN BPDU会进行报错处理；
② 收到TCN BPDU的交换机继续向根网桥转发TCN BPDU，到达根网桥为止；
只有根网桥才能产生BPDU，其他的交换机只是做转发；
③ 根网桥收到TCN BPDU后，向所有端口发起TC置位的配置BPDU；
处理问题；
④ 交换机收到TC置位的配置BPDU后，Mac地址表的老化时间缩短到15秒；
TC置位的配置BPDU：每2秒发的BPDU里面有TC位，把标志位标志位1；
3. RSTP
定义：快速生成树协议(Rapid Spanning Tree Protocol)；
3.1 端口状态减少到3种
Discarding（丢弃）状态
Learning（学习）状态
Forwarding（转发）状态
3.2 端口角色增加到4种
根端口
指定端口
阻塞端口细分为2种：
替代端口(Alternata port)：根端口的备份；
备份端口(Backuo port)：指定端口的备份；
当端口挂了不重新计算，用备份的， STP要重新选举
3.3 边缘端口机制
针对于解决主机频繁上下线的问题；
运行机制：
① 当链路激活，边缘端口立即进入转发状态，不参与STP计算
② 边缘端口UP/DOWN不会触发拓扑变更
Tips：建议把连接PC的端口配置为边缘端口
4. 其他生成树
4.1 MSTP（多生成树协议(Multiple Spaning Tree Protocol)）
目的：解决阻塞端口浪费资源的问题；
功能：
① 将多个VLAN捆绑到一个生成树实例，每个实例分别独立计算生成树；
② 基于STP计算结果不同，实现不同VLAN的流量负载均衡；
场景：定义多个生成树实例，每个实例对应多个VLAN；
4.2 PVST(Per VLAN Spanning Tree)
STP和RSTP：共享一棵生成树；
PVST：每个VLAN内都拥有一棵生成树；
比如：划分VLAN，划了5个；1、2、3、4、5；
